Hvordan håndterer en spandelevator påvirkningen af ​​høj-temperaturklinker?

Hvis du er ingeniør på et cementfabrik, en udstyrschef eller en EPC-entreprenørtekniker, skal du have stødt på udstyrsproblemer i forbindelse med transport af varme klinker.

Klinkeren fremstillet ved cementproduktionslinjen har karakteristika af høj temperatur, stor størrelse, stærk slid og stærk påvirkning. Skovlelevatoren er konstant udsat for varmestråling og materialepåvirkning, hvilket gør den tilbøjelig til skovlskader, kædesvigt, kappedeformation og dermed få produktionslinjen til at stoppe.

Mange projekter har skjulte problemer på grund af forkert valg: Brug af bælteskovlelevatorer fører til, at båndet rives; Brug af kædeskovlmodeller, men med utilstrækkelig konfiguration, vil også resultere i skovlrevner, kædebrud, materialeblokering og tilbagestrømning, hvilket påvirker den kontinuerlige produktion af ovnlinjen.

Hvordan vælges og konfigureres spandelevatorer til at modstå den termiske belastning og materialepåvirkning fra varme klinker? Hvilke arbejdsforhold passer til hver model? Hvilken nøglehardware er nødvendig?

Efter at have læst denne artikel, vil du forstå skademekanismen af ​​klinker tilSkovlelevatorer, forskellene mellem almindelige modeller, mestre det komplette sæt af løsninger til materialer, struktur og beskyttelse, og give referencer til dit projektvalg, konfiguration og drift og vedligeholdelse.

Hvilken skade kan høje-temperaturklinker forårsage på en spandelevator?

 Materiale egenskaber

• Temperaturområdet for cementklinker er ret bredt. Efter afkøling er temperaturen på klinkerne 150 - 250 grader, og den uafkølede klinker fra ovnen kan nå 300 - 400 grader;
• Materialet er hårdt og meget slibende i formen. Under faldprocessen vil det påvirke skovlen direkte, og ud over den høje-temperaturvarmestråling, termisk metaludvidelse og alkalisk støverosion vil det yderligere fremskynde slid og ældning af udstyrskomponenterne.

 Almindelige fejl

• Termisk skade: Almindelige gummidele vil hurtigt ældes, når de udsættes for høje temperaturer; metalkomponenter vil udvide sig på grund af varme, hvilket let kan forårsage kædestop; det almindelige smørefedt inde i lejet vil blive carboniseret og tabt på grund af høje temperaturer, hvilket får lejet til at svigte for tidligt.
• Slagskader: Store klumper af klinker rammer skovlen direkte, hvilket får skovlen til at deformere og svejsesømme til at revne; kæden modstår gentagne gange stødbelastninger, hvilket resulterer i forlængelse, og i alvorlige tilfælde opstår der et kædebrud.
• Kædereaktion: Huset deformeres på grund af varme, og tætningen svigter, hvilket får støv til at lække ud; når maskinen stopper, ruller materialet tilbage, hvilket forårsager blokering; med en stor mængde returmateriale øges klinker-knusningshastigheden, og systempulveret øges.

 Hvorfor er det forbudt at bruge Td-bæltelevator til transport af varme klinker?

TD bælteskovlelevatoren er afhængig af gummibælter som trækkomponenter, og den øvre grænse for gummiremmens temperaturmodstand er kun 80 grader.

Temperaturen på varm klinker overstiger langt toleranceområdet, hvilket vil få bæltet til at revne, delaminere og rive. Selv med en kort prøvekørsel er det meget sandsynligt, at det forårsager en større udstyrsulykke.

Derfor, til transport af varme klinker, skal du direkte udelukke TD-bælte-elevatoren og vælgeKædebøtte elevator.

Hvorfor kan en kædeskovlelevator modstå høje-temperaturklinkerpåvirkninger?

 Materialekonfiguration, der kan tilpasses

Vi kan matche specifikke udstyrsmaterialer i henhold til forskellige klinkerbehandlingsforhold. Til almindelig afkølet klinker bruger vi Q345B fortykkede spande med overlejringsslidbestandigt-lag, som effektivt kan modstå stød og slid forårsaget af store stykker materiale. For klinker, der forlader ovnen ved temperaturer over 250 grader, parrer vi med varme-skovle af legeret stål for at forhindre materialenedbrydning, revner og deformation forårsaget af høje temperaturer. Samtidig er vores kæder og tandhjul lavet af varme-bestandigt og slidbestandigt-legeret stål, som både har anti-oxidations- og anti{10}}chokegenskaber, hvilket undgår kædedeformation og forlængelse under høje temperaturer. I forhold med ultra-høje temperaturer kan vi også installere isoleringslag på udstyret for at forhindre termisk deformation af skallen og sikre-driftssikkerhed på stedet.

Kæder

Spande

Tandhjul



 Optimer strukturelt design

Vi har udført en specialiseret optimering af udstyrsstrukturen, ved at anvende en indstrømningsfodringsmetode kombineret med en tyngdekraftudledningsstruktur, der tillader materialerne at komme glat ind og udledes frit. Dette reducerer markant slagkraften forårsaget af klinkernes fald og minimerer materialefragmentering og pulverdannelse. Vi har sat en flydende spændingsstruktur ved hovedremskiven og reserveret tilstrækkelig termisk ekspansionsreserve, hvilket effektivt løser problemer med kædestop og blokering forårsaget af termisk metaludvidelse under høje-temperaturforhold. Hele maskinen vedtager et fuldt lukket design, som ikke kun opfylder kravene til miljøbeskyttelse og støvforebyggelse, men også isolerer den direkte blæsning af kold luft til udstyrskomponenterne, undgår slid på udstyr forårsaget af skiftende varme og kolde forhold og forlænger udstyrets levetid.

 Flere beskyttelseskonfigurationer

Vi udstyrer udstyret med en professionel bakbremsning som standard. Efter at udstyret er stoppet, kan det effektivt forhindre den varme klinker i at vende og kæden i at vende, hvilket undgår blokering og skader på udstyret. For egenskaberne ved arbejdsforhold ved høje-temperaturer leverer vi dedikerede høj-temperatursmøremedier for at beskytte kædehjulene og lejerne mod at blive påvirket af forkulning og tab ved høje-temperaturer. I scenarier med ekstremt høje-temperaturer kan et online-lejetemperaturovervågningsmodul også installeres. Samtidig understøtter vi valgfrie konfigurationer såsom overvågning af kædeforlængelse og maskinbasematerialeniveaualarm for at forudsige potentielle blokerings- og blokeringsfarer på forhånd, hvilket reducerer uplanlagte udstyrsnedlukninger og sikrer stabil drift af produktionslinjen.

 Videnskabelig udvælgelse af arbejdsforhold

Vi udvælger udstyret præcist ud fra dine-arbejdsforhold på stedet, tilpasser løsninger i henhold til parametre som klinkertemperatur, materialestørrelse, slibeevne, transportvolumen og løftehøjde. Til store produktionslinjer med en løftehøjde på over 30 meter anbefaler vi den mere holdbareNe Plade Kæde Bøttelevator; til små og mellemstore-produktionslinjer med en løftehøjde på 30 meter eller mindre er TH-ringkædemodellen med bekvem vedligeholdelse og god omkostningseffektivitet velegnet. Til specielle scenarier, såsom 24-timers kontinuerlig produktion og ekstremt høj-temperaturklinker, kan vi levere eksklusivt specialtilpasset højtemperaturudstyr til fuldt ud at opfylde dine produktions- og driftsbehov.

Anbefalede typer kædeskovlelevatorer

NEPlade Kæde Bøttelevator

Vores NE-pladekædeelevator bruger høj-legeret stålpladekæde som trækkomponent. Under normale forhold kan den modstå en temperatur på op til 250 grader. Efter at have gennemgået vores-højtemperaturtilpasning og modifikation kan den modstå en maksimal materialetemperatur på 400 grader.

Vi anvender et indløbssystem kombineret med en tyngdekraftudledningsstruktur. Mængden af ​​returneret materiale er lille, og udstyret fungerer problemfrit, hvilket effektivt reducerer knusningen af ​​klinker. Denne model er mere velegnet til arbejdsforhold med en løftehøjde på mere end 30m. Det er meget udbredt i mellemstore og store-cementfabrikker og kan kontinuerligt transportere store- og meget slibende klinker i lang tid. Maskinens samlede levetid er også længere.

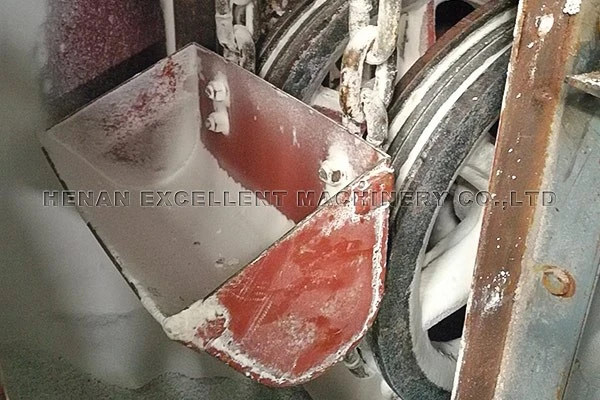

THRing kæde skovl elevator

Vores TH-ringkædeelevator bruger høj-smedet ringkæde som trækkomponent med en maksimal temperaturgrænse på 250 grader.

Ringkædestængerne har ikke kun fremragende sejhed, men har også stærk modstandsdygtighed over for stødbelastninger. Vedligeholdelsesoperationen er også meget praktisk, og den samlede omkostningsydelse er enestående. Den er velegnet til små og mellemstore-produktionslinjer med store klinkerstørrelser og høje stødbelastninger og bruges generelt til højder inden for 30 meter.

Sammenligning af udvalg af skovlelevator

Høj-temperaturklinker bringer skovlelevatorer to slags tests: termisk belastning og slagbelastning. Udvælgelsen kan ikke blot baseres på udstyrets indkøbspris.

For det første skal du undgå udvælgelsesfaldgruberne ved TD bælteskovlelevator; kombiner løftehøjden, klinkertemperaturen og materialestørrelsen, og vælg grundmodellen af ​​NE-pladekæde eller TH-ringkæde.

Fuldfør derefter hardwarekonfigurationen med høj-temperaturbestandige og slidbestandige-komponenter, termisk ekspansionskompensation, omvendt bremsning, husisolering osv.; implementer samtidig de daglige drift- og vedligeholdelsesnøglepunkter for effektivt at modstå påvirkningen af ​​høj-temperaturklinker og sikre en stabil og kontinuerlig drift af hele cementovnslinjen.

Hvis du er udstyrsleder for et cementfabrik eller EPC totalentreprenøringeniør og er usikker på valget afSkovlelevatorfor klinken skal du evaluere den ud fra din klinkertemperatur, størrelse, transportvolumen og arbejdsforhold. Kontakt os venligst. Vi kan give dig modelvalgsberegning, høj-temperaturtilpassede løsninger, komplette udstyrsparametre, tegninger og drifts- og vedligeholdelsestekniske materialer, hvilket hjælper dig med at vælge en skovlelevatorløsning, der er egnet til påvirkningen af ​​høj-temperaturklinker.
